光纖型近紅外光譜儀
帶殼體光纖型近紅外光譜儀

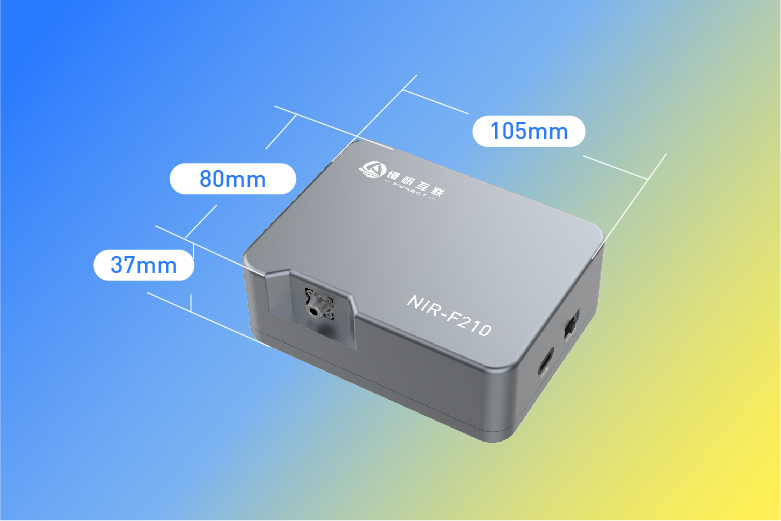

光纖型近紅外光譜儀尺寸圖
光纖型近紅光譜儀模塊

NIR-M-F1,900-1700nm,是裸板式的SMA905光纖接口模塊,支持USB、UART 通信,配合外置光源、反射探頭或反射式積分球、余弦校正器、比色皿支架等,可搭建較為靈活的光譜測量系統,用于反射或透射光譜測量,適合搭建式測量場景。

NIR-M-F1-C,900-1700nm,是裸板模塊的基礎上,增加了保護殼體,防止液體或手汗接觸到電路板,對于非集成用戶,如實驗室或工業現場測量非常實用。

一、產品特點

  • SMA905光纖接口,靈活搭建光路。配合外置光源、反射探頭或積分球、比色皿支架等,可搭建較為靈活的光譜測量系統。
  • 超小體積,便于集成。僅掌心大小,便于微型透射測量集成開發,既可開發帶屏幕顯示設備,也可以用藍牙適配開發手機APP。
  • 接口豐富,靈活通信。支持MicroUSB、Uart、藍牙等通信方式,可適配電腦、嵌入式板、單片機、手機等使用場景。
  • 全面SDK適配,自由選擇開發平臺。支持Windows(C++、C#、Labview、Matlab、Qt)、Linux、Android、Keil單片機等各種開發平臺和語言。

二、應用場景

        內容建設中……

三、技術參數

項目 參數 描述
產品型號 NIR-M-F1 適用于接觸式反射測量
波長范圍 900-1700nm 近紅外常用波長或波數表示范圍
光學分辨率 Typ. 10 nm, Max. 12 nm 常用峰值波長半高寬表示
波長精度 Typ.±1 nm, Max.±2 nm 測量峰值與校準樣品峰值的波長偏差
信噪比 6000:1 滿量程相對強度值與系統電子噪聲波動值的比值
狹縫尺寸 25um 光譜儀入光口狹縫,量產內置,不可更改
通訊接口 MicroUSB、UART、藍牙 MicroUSB直連電腦,Uart用于串口,藍牙用于手機APP
傳感器 溫濕度傳感器 用于顯示模塊內部溫濕度值
供電 5V-300mA USB供電、鋰電池供電或外置電源均可

四、原理介紹

4.1 化學原理

        當紅外光照射物體時,若物體中的分子選擇性吸收某些波長的光,則會產生吸收光譜,通過對特征光譜進行標定和建模,可實現被測樣品的定性或定量分析。 通常情況下,由分子基頻振動產生的吸收光譜在中紅外波段,對應光譜范圍是2.5-25um,對應波數范圍是4000-400cm-1;而分子振動的倍頻或組合頻產生的吸收光譜范圍會落在近紅外波長,對應波長范圍是0.7-2.5um(即700-2500nm),對應波數范圍是4000-14825cm-1。 有機化合物中有很多含氫基團(X-H),而含氫基團的一倍頻位于近紅外區,因此,近紅外測試效果最好的分子對象是含氫基團,主要基團如下圖:

...

4.2 光學原理

        本型號近紅外光譜模組采用是光柵分光設計,光經過狹縫(Slit)并準直(Collimating)照射到光柵(Diffraction)上,由光柵分光后產生的不同波長的光,并排射到數字鏡像陣列(DLP)反射鏡,通過編程控制每個微型反射鏡,依次把對應波長的光反射到單點InGaAs探測器上,再由ADC轉換為數字信號并解析成光譜曲線。具體原理圖如下:

光譜儀光學原理

        該光路最大的優勢是把價格昂貴的傳統線陣InGaAs探測器,用價格便宜的單點探測器替代,同時依托臺灣中強光電在江蘇昆山的投影儀模組精密生產線實現了量產化,把單價10萬+的近紅外光譜儀,做到單價1萬+,進而讓許多用不起的應用場景變成了可能。 該光路實現把光源做了內置處理,從而避免了光纖接入和外置光源配備,使得體積變得非常小,很適合于手持設備集成開發。

4.3 測量原理

        反射型近紅外光譜儀主要用于接觸式測量物體的光譜反射率或吸光度。該反射率是基于標準白板作為參考計算得出,吸光度是由反射率(或透射率)進行數學變換后的表達。

        反射率或吸光度的測量流程如下:

光譜儀測量操作步驟

        反射率的計算公式如下:

反射率計算公式

        其中R表示反射率(Reflectance),Sample是指樣品光譜,Reference是指參考光譜。

        對反射率公式作數學變換可得到吸光度公式:

吸光度計算公式

        對于精度要求較高的用戶,可以再存儲一次暗背景,用于扣除光譜儀的電子噪聲基線(主要來自于InGaAs探測器和電路板),稱為暗背景。在流程圖上增加一個步驟即可:把光譜儀測量口避開物體,懸空朝下對著空氣,點擊測量,獲取暗背景光譜。

帶暗背景的測量步驟

        此時反射率的計算公式有所變化,具體如下:

帶暗背景的反射率計算公式

        其中R表示反射率(Reflectance),Sample是指樣品光譜,Reference是指參考光譜,Dark是暗背景光譜。

        對反射率公式作數學變換可得到吸光度公式:

帶暗背景的吸光度計算公式
室內環境中很少會近紅外光(LED照明燈不含近紅外光譜)。即使在室外,只要光譜儀測量口不對著太陽光,且InGaAs探測器靈敏度遠不如200-1100nm范圍的CCD探測器,一般也不會有環境光被感應到。因此取暗背景時,基本不需要考慮環境光,懸空朝下對著空氣即可。

五、產品選型

5.1 按波長范圍選型

      因近紅外光譜儀種類和型號較多,會導致缺乏使用經驗的用戶不知如何選型。波長范圍是近紅外光譜儀選型時最重要的指標,不同范圍差價非常大。常用紅外光譜儀按照波長范圍可以分為以下幾類:

波長范圍 探測器類型 特點 分子振動頻
700-1100nm 硅元素(Si) 價格便宜,范圍短窄,有機分子識別能力能力差 多倍頻/混合頻
900-1700nm 銦鎵砷(InGaAs) 價格適中,范圍適中,有機分子識別能力適中 一倍頻/混合頻
900-2500nm 銦鎵砷(InGaAs) 價格較貴,范圍較廣,有機分子識別能力強 一倍頻/混合頻
2.5um-25um 銻砷銦(InAsSb) 價格非常貴,體積大,有機分子識別能力非常強 基頻
2.5um-25um,即4000-400cm-1(波數),屬于中紅外波段,常見于傅里葉紅外光譜儀,以實驗室臺式設備為主,位于分子基頻振動產生的吸收譜帶,特征信號很強。在預算充裕且用于實驗室檢測的條件下,推薦選購此類型紅外光譜儀。 *分子振動頻倍率越高,產生的吸收譜帶特征信號就越弱。

5.2 按預算價格范圍選型

      紅外光譜儀不同原理和波長范圍的價格差異很大,根據采購預算,可以按照價格差異作如下分類:

波長范圍 探測器類型 預算范圍
700-1100nm 線陣或面陣CCD型 1-5萬
900-1700nm DMD+單點InGaAs型 1-2萬
900-1700nm 線陣InGaAs型 8-18萬
1350-2150nm DMD+單點InGaAs型 4-6萬
900-2500nm 線陣InGaAs型 20-30萬
2.5-25um 傅里葉紅外 20-50萬
該表格中價格范圍僅供參考,廠家和型號信息不予列出,用戶可根據需求自行咨詢相關廠家。本表僅列出市面上常用的探測器和光路原理,因認知度和使用經驗有限,尚有其他技術原理的產品未予列出。

5.3 按測量光路場景選型

      根據實際測量時使用的光路場景,如反射光路、透射光路或自行搭建光路,可選擇不同類型的光譜儀或模塊。下面僅對譜研互聯提供的各種型號進行對比介紹:

反射型近紅外光譜模塊R2
反射型 NIR-M-R2

900-1700nm,內置光源,裸板反射模塊,支持USB、UART 和藍牙通訊(需另配藍牙模塊),常用于手持設備開發,適用于接觸式反射光譜測量

透射型近紅外光譜模塊T1
透射型 NIR-M-T1

900-1700nm,透射型,內置光源和準直鏡,裸板透射模塊,支持USB、UART 通信,用于溶液的光譜透射率測量,可實現有機溶液快速定性和定量分析。

光纖型近紅外光譜模塊F1
光纖型 NIR-M-F1

900-1700nm,光纖型,裸板光纖接口模塊,支持USB、UART 通信,SMA905 光纖接口,配合外置光源、反射探頭或反射式積分球、余弦校正器、比色皿支架等,可搭建較為靈活的光譜測量系統,用于反射或透射光譜測量,適合搭建式測量場景。

反射型近紅外光譜儀R210
反射型 NIR-R210

900-1700nm,反射型,內置鋰電池和藍牙模組,鋁合金殼體,支持LOGO 定制,支持USB、UART 和藍牙通訊,常用于手持設備開發,適用于接觸式反射光譜測量。

透射型近紅外光譜儀器T1C
透射型 NIR-M-T1-C

900-1700nm,透射型,帶殼體,內置光源和準直鏡,支持USB、UART 通信,用于溶液的光譜透射率測量,可實現有機溶液快速定性和定量分析。

光纖型近紅外光譜儀F1C
透射型 NIR-M-F1-C

900-1700nm,光纖型,帶殼體,支持USB、UART 通信,SMA905 光纖接口,配合外置光源、反射探頭或反射式積分球、余弦校正器、比色皿支架等,可搭建較為靈活的光譜測量系統,用于反射或透射光譜測量,適合搭建式測量場景。

反射型近紅外光譜儀R11
反射型 NIR-M-R11

1350-2150nm,反射型,InGaAs 探測器,內置四只鹵素?zé)簦С諹SB、UART 通信,常用于手持設備開發,適用于接觸式反射光譜測量

光纖型近紅外光譜模塊F11
透射型 NIR-M-F11

1350-2150nm,光纖型,裸板光纖接口模塊,支持USB、UART 通信,SMA905 光纖接口,配合外置光源、反射探頭或反射式積分球、余弦校正器、比色皿支架等,可搭建較為靈活的光譜測量系統,用于反射或透射光譜測量,適合搭建式測量場景。

透射型近紅外光譜模塊T11
透射型 NIR-M-T11

1350-2150nm,透射型,內置光源和準直鏡,裸板透射模塊,支持USB、UART 通信,用于溶液的光譜透射率測量,可實現有機溶液快速定性和定量分析.

反射型近紅外光譜儀R310L
反射型 NIR-R310L

1350-2150nm,反射型,InGaAs 探測器,內置四只鹵素?zé)?,?nèi)置鋰電池和藍牙模組,鋁合金殼體,支持LOGO 定制,支持USB、UART 和藍牙通訊,常用于手持設備開發,適用于接觸式反射光譜測量。

光纖型近紅外光譜儀F11C
光纖型 NIR-M-F11-C

1350-2150nm,光纖型,帶殼體,支持USB、UART 通信,SMA905 光纖接口,配合外置光源、反射探頭或反射式積分球、余弦校正器、比色皿支架等,可搭建較為靈活的光譜測量系統,用于反射或透射光譜測量,適合搭建式測量場景。

透射型近紅外光譜儀T11C
透射型 NIR-M-T11-C

1350-2150nm,透射型,帶殼體,內置光源和準直鏡,支持USB、UART 通信,用于溶液的光譜透射率測量,可實現有機溶液快速定性和定量分析。

以上產品總結如下:按波段分為900-1700nm和1350-2150nm兩個波段,按光路分為反射型、透射型和光纖型,其中反射型適用于貼近測量,透射型適用于比色皿液體透射測量,光纖型適用于搭建光路測量。如有疑問,可聯系譜研互聯工程師,18002510857,沈工,微信同手機號。

六、訂購信息

6.1 僅需要光譜儀或模塊用于集成或測試

      對于僅用于集成,或自己做殼體的用戶,可直接購買光纖型近紅外模塊,型號為NIR-M-F1。對于日常做測試的用戶,推薦采購帶殼體模塊,型號為NIR-M-F1-C,可以避免濺水或手汗引發電路損壞。其中帶殼體的NIR-M-F1-C支持用戶自定義LOGO和型號。

產品名稱 型號 數量 單價 金額
光纖型近紅外光譜模塊 NIR-M-F1 1 18480 18480
光纖型近紅外光譜儀 NIR-M-F1-C 1 19250 19250
光纖型近紅外模塊訂購 NIR-M-F1
光纖型近紅外光譜儀訂購 NIR-F210

6.2 LED波長測量光路

      本光路用于近紅外LED的中心波長和半高寬測試,具有極高的性價比,但由于分辨率僅有8-10nm,不適用于對分辨率要求很高的激光器半高寬測試。若需要對LED的光功率進行測試,需要對該積分球光路做輻射定標,即把光譜儀測得的相對光譜值轉為絕對光功率值,再計算總功率。輻射定標服務一般由中國計量院或各地計量院提供,屬于收費項目。

產品名稱 型號 數量 單價 金額
光纖型近紅外光譜模塊 NIR-F210 1 19250 19250
積分球 SP-T36 1 1200 1200
近紅外光纖 FB-N600-0.5M-PV 1 580 580
合計 21030
標準白板T36 SP-T36
近紅外光譜儀F1C訂購 NIR-F210

6.3 液體透射光路

      在以油品為代表的有機溶液分析中,最常采用的是比色皿支架光路,取適量溶液放在比色皿中,再把比色皿放置到支架內,進行透射率或吸光度測量??筛鶕?jù)樣品量,選擇標準10MM或微量比色皿。比色皿至少備2只,一個不裝樣品,用于存參考光譜;一個用于裝樣品,用于測樣品光譜。

產品名稱 型號 數量 單價 金額
光纖型近紅外光譜模塊 NIR-F210 1 19250 19250
迷你型近紅外光源 LS-HM-P1 1 3200 3200
液體比色皿支架 PD-LT-L10 1 2600 2600
近紅外光纖 FB-N600-1M-PV 2 680 1360
合計 26010
液體比色皿支架光路訂購 PD-LT-L10
液體比色皿支架光源訂購 LS-HM-P1

6.4 固體透射光路

      對于濾光片、鍍膜、鏡片、透明塑料等固體薄片樣品的透射率或吸光度測量,需要用固體透射支架搭建透射光路。 該光路有兩種方式。一種是準直鏡發射、準直鏡接收光路,適用于光源較弱或透射率較低的場景;一種是準直鏡發射、積分球接收光路,適用于光源較強或透射率較高的場景。

準直鏡發射----準直鏡接收透射光路
產品名稱 型號 數量 單價 金額
光纖型近紅外光譜模塊 NIR-M-F1-C 1 19250 19250
近紅外光源 LS-HM-P1 1 2800 2800
固體透射支架 PD-ST-H330 1 3200 3200
近紅外光纖 FB-N600-1M-PV 2 680 1360
合計 26610
準直鏡發射----積分球接收透射光路
產品名稱 型號 數量 單價 金額
光纖型近紅外光譜模塊 NIR-M-F1-C 1 19250 19250
近紅外光源 LS-NIR100 1 5600 5600
固體透射支架 PD-ST-H330 1 3200 3200
積分球 SP-T36 1 1200 1200
近紅外光纖 FB-N600-1M-PV 2 680 1160
合計 30410
固體比色皿支架光路訂購 PD-ST-H330
固體比色皿支架光路光源訂購 LS-HM-P1
液固體積分球透射支架光路光源訂購 LS-NIR100

七、典型光譜

      近紅外光譜最常使用的是吸光度模式,如何由原始光譜圖計算得出吸光度,可參見第四章第3節測量原理。對于透明樣品,最好是墊上白板,把透過的光再反射回樣品并進入光譜儀測量口,以增加光穿過樣品的光程。在大多數反射測量中,光譜數據的絕對吸光度不宜直接使用,應先做歸一化等預處理。

標準白板原始光譜圖
標準白板原始光譜圖
塑料ABS吸收光譜圖
塑料ABS吸收光譜圖
大豆吸收光譜圖
大豆吸收光譜圖
人體皮膚吸收光譜圖
人體皮膚吸收光譜圖
植物葉片吸收光譜圖
植物葉片吸收光譜圖
土壤吸收光譜圖<
土壤吸收光譜圖
